Graphs basic definitions for CS

גרף

גרף הוא זוג סדור $G = (V, E)$ כאשר $V$ היא קבוצת קודקודים ו $E$ קבוצת הקשתות - $E = {{u, v} | u, v \in V}$
לגרף פשוט (גרפים שאין בהם לולאות כלומר קשת מקודקוד לאותו קודקוד, ואין קשתות מקבילות כלומר הקשת מ א ל ב שקולה לקשת מ ב ל א. ) עם $n$ קודקודים יש לכל היותר $(\binom{n}{2})$ קשתות.

גרף מכוון

גרף הוא מכוון אם סדר הקודקודים בקשת משנה , כלומר עבור קשת $e \in E$ שמקשת $u, v$ היא זוג סדור $(u, v)$ . נאמר ש $e$ מכוונת מ $u$ ל $v$
Pasted image 20221128115421.png|100
בגרף מכוון ייתכן מקרה שבו קשת יוצאת מקודקוד לזה, זה נקרא self loop

גרף לא מכוון

גרף הוא לא מכוון אם סדר הקודקודים בקשת לא משנה , עבור קשת $e = {u, v}$
Pasted image 20221128132722.png|100
בגרף לא מכוון אין לולאות עצמיות.

הדרגה של קודקוד

בגרף לא מכוון

הדרגה של $u \in V$ בגרף לא מכוון היא מספר הקשתות שמכילות את $u$ . סימון- $d e g (u)$ ומתקיים (למת לחיצת הידיים)

\sum_{u \in V} d e g (u) = 2 | E |

בגרף מכוון

הדרגה היוצאת של קודקוד $u \in V$ הוא מספר הקשתות מ $u$ ומסמנים $o u t d e g (u)$ . באופן דומה, הדרגה הנכנסת של קודקוד $u \in V$ היא מספר הקשתות ל $u$ ומסומנת $i n d e g (u)$ ומתקיים

\sum_{u \in V} i n d e g (u) = \sum_{u \in V} o u t d e g (u) = | E |

קודקודים שכנים

בגרף מכוון ולא מכוון , אם יש קשת בין $u, v$ נאמר שהם שכנים .

מסלול

מסלול $P$ בגרף $G (V, E)$ (מכוון או לא מכוון) הוא סדרה של קדוקדוים $P = (v_{0}, v_{1}, \dots, v_{n})$ כאשר $\forall_{0 \leq i \leq n - 1} : (v_{i}, v_{i + 1}) \in E$
ניתן לייצר מסלול גם על ידי קשתות $P = (e_{1}, e_{2}, \dots, e_{n})$ כאשר $\forall_{1 \leq i \leq k} : (v_{i - 1}, v_{i}) = e_{i}$ . במקרה זה נאמר שהמסלול הוא מאורך $n$ (מספר הקשתות)

אם לכל $i \neq j$ מתקיים $v_{i} \neq v_{j}$ נאמר ש המסלול פשוט .
אם $v_{0} = v_{n}$ נאמר ש $P$ מהווה מעגל
תת מסלול $P^{'}$ של $P$ $P^{'} = (v_{i}, v_{i + 1}, \dots, v_{j})$ כאשר $0 \leq i \leq j \leq n$ .
המסלול ההפוך של $P$ מסומן $P^{R} = (v_{n}, v_{n - 1}, \dots, v_{0})$

רכיב קשירות

בגרף לא מכוון $G = (V, E)$ רכיב קשירות של $G$ הוא תת #גרף קשיר מקסימלי, כלומר קבוצת קודדקודים מקסימלית $C \subseteq V$ כך שלכל זוג קודקודים $u, v \in C$ קיים מסלול מ $u$ ל $v$ ב $G$ .

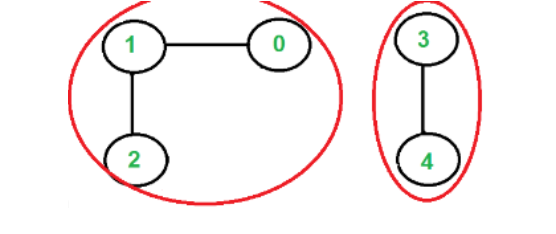

Pasted image 20221128144653.png|250

גרף קשיר

גרף לא מכוון 𝑮 נקרא קשיר אמ"מ 𝑉 רכיב קשירות.
Pasted image 20221128144759.png|250

רכיב קשירות חזק

עבור גרף מכוון $G = (V, E)$ , רכיב קשירות חזק ב-𝐺 הוא קבוצה מקסימלית של קודקודים $C \subseteq V$ כך שלכל זוג קודקודים $u, v \in C$ , קיים מסלול מ $u$ ל $v$ ומסלול מ $v$ ל $u$ ב $G$

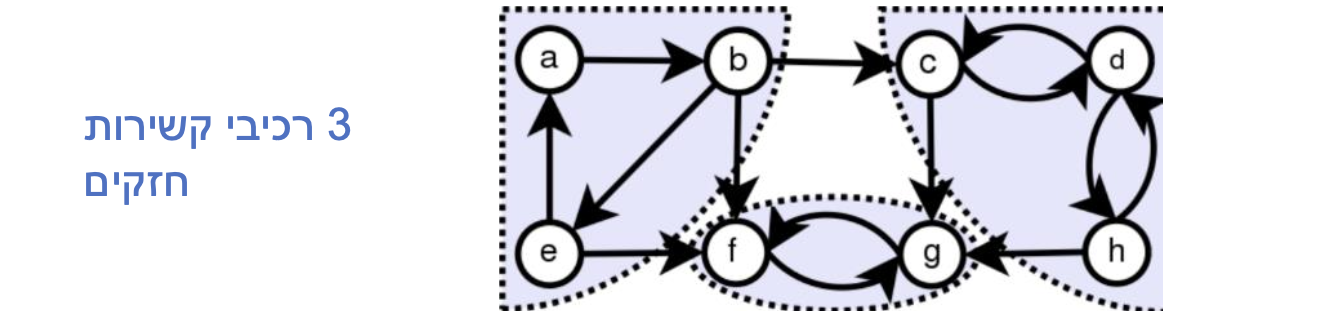

Pasted image 20221128145318.png|450

גרף קשיר חזק

גרף מכוון $G = (V, E)$ נקרא קשיר חזק אמ"מ 𝑉 רכיב קשירות חזק .

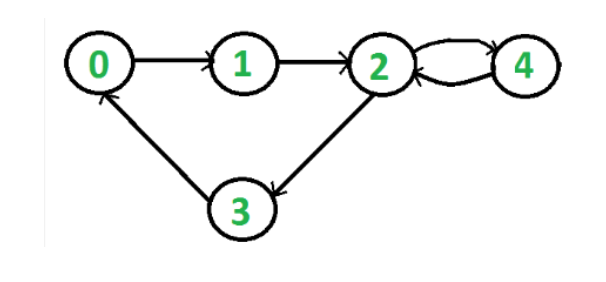

Pasted image 20221128145604.png|250

יער ועצים

יער : גרף לא מכוון ללא מעגלים

עץ : יער קשיר

עלה : ביער עלה הוא קודקוד עם דרגה 1.

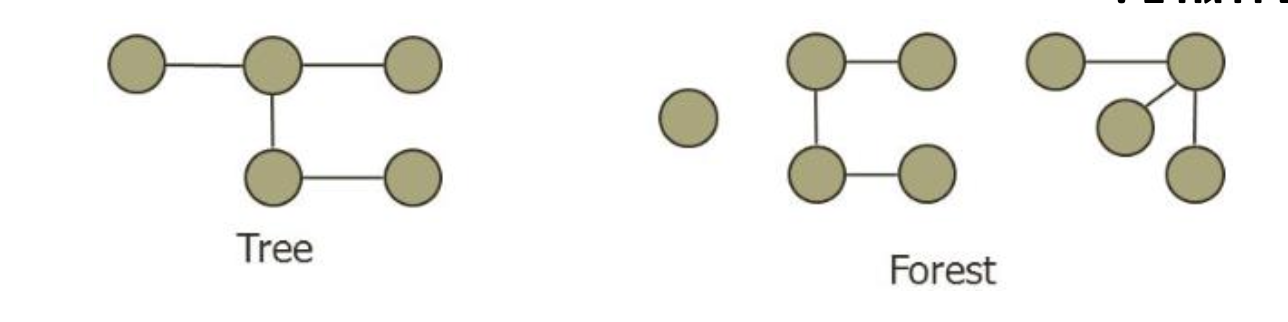

Pasted image 20221128145724.png|250

תכונות

אם גרף $G = (V, E)$ הוא קשיר, אז $| E | \geq | V | - 1$
נוכיח באינדוקצייה על מספר הקודקודים:
בסיס :
עבור $| V | = 0$ אין קשתות ולכן $| E | = 0 \geq 0 - 1 = - 1$ .
עבור $| V | = 1$ , גרף קשיר שזה רק קודקוד אחד ולכן מתקיים באותו אופן כמו למעלה.
צעד:
נניח שהטענה נכונה עבור מספר קודקודים לפחות 2 כלומר $| V | = n \geq 2, | E | \geq n - 1$ ונוכיח עבור גרף קשיר עם $n + 1$ קודקודים כלומר $| E | \geq n$
נב״ש שמספר הקשתות $E$ קטן מ $n$ .
לפי למת לחיצת הידיים מתקיים

\sum_{v \in V} d e g (v) < 2 n

ז״א שקיים לפחות קודקוד אחד $u$ כך ש $d e g (u) \leq 1$ (כי יש $n + 1$ קודקודים)

אם $d e g (u) = 0$ זה סתירה לכך ש $G$ קשיר
אם $d e g (u) = 1$ אז נחלק את הגרף לשתי רכיבי קשירות אחד עם $n$ קודקודים והשני עם קודקוד בודד. בגלל שהורדנו קשת אחד כדי ליצור שתי רכיבי קשירות אז הרכיב קשירות עם $n$ קודקודים מכיל $| E | - 1$ קשתות. כמו כן זהו גרף קשיר אחרת $G$ עצמו לא היה קשיר וזה יהיה בסתירה לנתון. כיוון שהוא קשיר ומכיל $n$ קודקודים, מהנחת האינדוקצייה יתקיים

| E | - 1 \geq n - 1 \to | E | \geq n

לא הגיוני שיש יותר או מספר זהה של קשתות מקודקודים בגרף לא מכוון בסתירה .

יהי $G (V, E)$ גרף קשיר לא ריק אזי: $G$ עץ אמ״מ $| E | = | V | - 1$
יהי $G (V, E)$ גרף עם $k$ רכיבי קשירות אזי: $G$ יער אמ״מ $| E | = | V | - k$
יהי $G = (V, E)$ גרף לא מכוון אזי $G$ עץ אמ״מ עבור כל זוג קודקודים קיים בידיוק מסלול פשוט אחד בינהם.
עבור גרף $T = (V, E)$ עץ סופי עם $| V | \geq 2$ , עץ זה חייב להכיל עלה.
נניח בשלילה שלא קיים עלה ב $T$ ויהיו $P = (v_{0}, v_{1}, \dots, v_{k})$ עם $k$ קשתות המסלול הארוך ביותר ב $T$ . נתבונן ב $v_{0}$ , לפי ההנחה הוא לא עלה ולכן דרגתו גדולה או שווה ל2, כלומר ישלו לפחות 2 שכנים שאחד מהם הוא $v_{1}$ . נסמן את השני ב $w$ .
נשים לב ש $w \notin P$ אחרת היה מעגל בעץ וזו סתירה. כלומר נוכל להאריך את $P$ על ידי הגדרתו באופן הבא

P = (w, v_{0}, v_{1}, \dots, v_{k})

וקיבלנו מסלול ארוך יותר בגודל $k + 1$ בסתירה לכך ש $k$ הוא אורך המסלול הארוך ביותר.

עץ פורש

עץ פורש לגרף קשיר $G = (V, E)$ הוא עץ $T = (V, E_{T})$ כאשר $E_{T} \subseteq E$ כלומר $T$ הוא תת גרף של $G$ שהוא עץ.

מולטי גרף

אם קבוצת הקשתות היא multi-set , כלומר קשתות יכולות להופיע יותר מפעם אחת, אז הגרף $G$ נקרא מולטי גרף.
במולטי גרף ייתכנו יותר מקשת אחת בין שני קודקודים, גם אם הקשתות לא מכוונות.

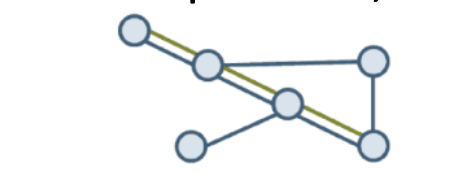

Pasted image 20221128164414.png|150

ייצוג גרפים בקוד

מטריצת שכנויות adjacency matrix

מייצגים את הגרף על ידי מטריצה בוליאנית בגודל $| V | \times | V |$ כאשר התא $(i, j)$ הוא $1$ אמ״מ קיימת קשת בין $v_{i}$ ל $v_{j}$ ב $G$ .
נשים לב שאם הגרף לא מכוון נקבל מטריצה סימטרית, בנוסף האלכסון כולו אפסים כי לא תתכן קשת מקודקוד לעצמו.
הייצוג הזה משתמש ב $O (| V |^{2})$ זכרון.

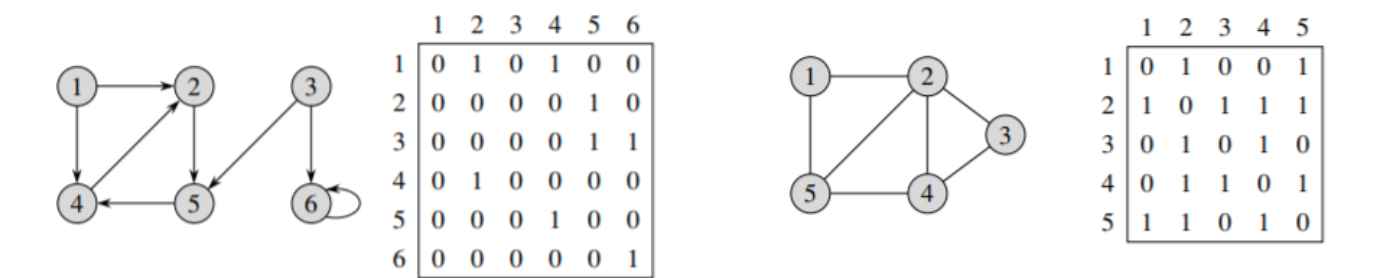

Pasted image 20221128164728.png

רשימת שכנויות adjacency list

מייצגים את הגרף ע"י מערך של רשימות , המערך בגודל $| V |$ והתא ה $i$ במערך מצביע לרשימה של השכנים של $v_{i}$ , משתמשים בזכרון $O (| V | + | E |)$

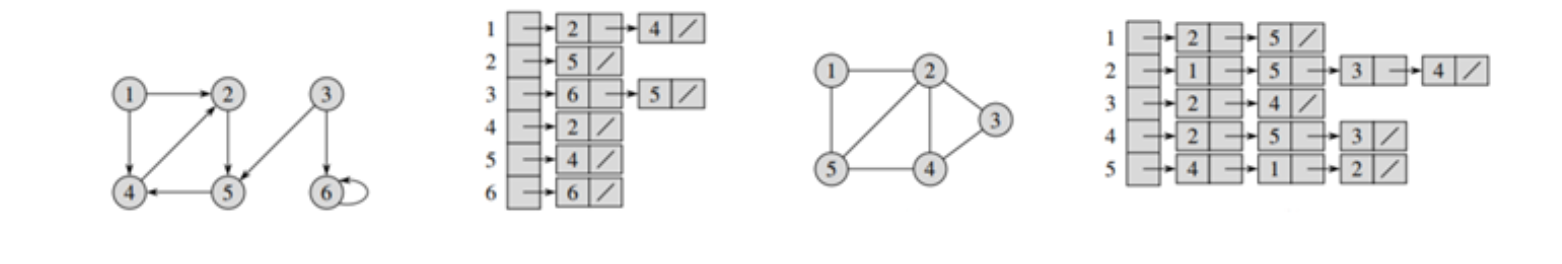

Pasted image 20221128165704.png

זמני ריצה

	מטריצת שכנויות	רשימת שכנויות
מקום	$O (V^{2})$	$O (V + E)$
האם $(u, v) \in E$	$O (1)$	$O (\log (min (d e g (u), d e g (v))))$
מעבר על כל שכני $u \in V$	$O (V)$	$O (d e g (u))$
סריקת כל הקשתות	$O (V^{2})$	$O (V + E)$
